Для тех, кто увлекается техникой и электроникой, мы расскажем о том, как создать радио своими руками. В советское время самым первым радиоприемником был детекторный прибор под названием Комсомолец. Именно эту раритетную модель мы и предлагаем вам собрать самостоятельно.

Как сделать радио своими руками: инструкция

  • пустую катушку из-под обычных ниток
  • обмоточный провод марки ПЭЛ
  • электромагнитные головные телефоны
  • детектор типа Д9 или Д2
  • конденсаторы постоянной емкости
  • зажимы со штепсельными гнездами.

Изготовление каркасной основы

  1. Возьмите пустую катушку из-под ниток - это будет каркасная основа.
  2. Намотайте на нее 450 винтов обмоточного провода, но через каждые 80 винтов делайте отводы.
  3. Выполняйте отводы путем скручивания провода в виде петель.
  4. Зачистите концы выводов и отводов обмотанной катушки.

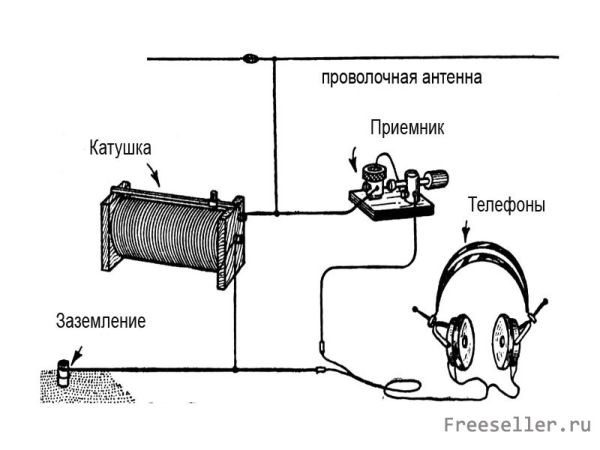

Сборка детекторного радиоприемника

  1. Соедините начало обмотанной катушки с одним из выводов детектора.
  2. Присоедините конец катушки к одной из контактных ножек провода головного телефона.
  3. Оставшиеся выводы детектора и телефона соедините отдельным куском провода.
  4. Прикрутите провод, который будет выполнять роль антенны, к проводу, идущему от катушки к детектору.
  5. Зачистите конец антенного провода от изоляции.

Создание заземления самое простое радио своими руками

Прикрутите в виде скрутки провод заземления к проводнику, который соединяет конец катушки с головным телефоном (это теперь будет заземленный проводник). Данный проводник необходим для проведения экспериментов с переключением с одного вывода катушки на другой во время настройки радиоприемника.

Настройка радиоприемника

Приложите головные телефоны к ушам и внимательно отслеживайте все шумы. Если ничего не происходит, значит, необходимо настроить приемник на радиоволну. Настроить приемник можно, изменяя количество винтов антенного контура.

Детекторный радиоприемник может принимать волны радиостанций среднего и длинного диапазонов. Можно поэкспериментировать и усовершенствовать модель на современный лад, чтобы приемник принимал волны удаленных радиостанций.

Таким образом можно сделать радио своими руками. Если же вы хотите сделать свое интернет-радио, то вам будет полезна наша статья Как создать интернет-радио.

Принцип работы детекторного радиоприемника

Переменные токи поступают от антенны и преобразуются детектором. Далее они переходят на головные телефоны и передают нужную информацию в виде звуковых колебаний. Выбор точки достигается путем вращения ручки и настройки на нужную радиостанцию. Детекторный радиоприемник способен принимать достаточно мощные точки, расположенные поблизости, - в этом поможет антенна.

Содержание:

Простейшие радиоприемники плохо годятся для FM диапазона, потому что руками модуляция там частотная. Некоторые даже утверждают, что отсюда и повелось это название. С английского литеры FM можно трактовать, как частотная модуляция. Наверное, в этом есть какой-то смысл, читателям же важно понять, что простейший радиоприёмник, своими руками собранный из разного хлама для FM не годится. Да у нас и вообще возникает вопрос, кому это все надо, когда любой сотовый телефон может ловить вещание. Не говоря уже о том, что в любую аппаратуру почти встроена такая возможность. Тем не менее, вдали от цивилизации люди по-прежнему хотят ловить вещание старым добрым способом — мы чуть было не сказали зубными коронками — а также конструировать дельные приборы для прослушивания любимых передач. И все это на халяву#8230

Детекторный простейший радиоприемник и основы его работы

Про зубные пломбы рассказ не является шуткой. Дело в том, что сталь (любой металл) способна преобразовывать эфирные волны в ток, как и простейший радиоприёмник, челюсть начинает вибрировать, и кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет своим размахом голос диктора, музыку, любой звук. Полезный сигнал представляет собой некоторый спектр, и это сложно для понимания непрофессионала, однако нам важно, что при сложении всех составляющих получается некоторый закон во времени, колеблясь по которому динамик простейшего радиоприёмника, будет воспроизводить вещание. Иначе говоря, на провалах челюстная кость почти замирает, и воцаряется тишина, на пиках же ухо слышит звуки. Вот такой вот простейший радиоприёмник, не дай Бог, конечно, иметь такой у себя во рту.

Советский Союз славился не только тем, что запустил в космос ракету и был впереди планеты всей, но и своими научными изысканиями. Недаром в те времена поощрялись степени. Наши светила принесли немало пользы здесь, – и не только в конструировании радиоприёмников, – а также зарабатывают приличные деньги за рубежом. Так вот, фильмы тех лет также пропагандировали умных, а не зажиточных, поэтому неудивительно, что журналы были полны различными наработками. Вот и серия современных уроков по созданию простейших радиоприёмников, доступная на Ютубе, основывается на журналах 1970 года издания. Мы также не будем отходить от традиций и опишем собственное видение ситуации в сфере радиолюбительства. (См. также: Радиоприёмник с флешкой )

Простейший радиоприёмник своими руками может сделать каждый. Даже антенна для этого не нужна, лишь бы был хороший устойчивый сигнал вещания. Для этого диод припаивается к выводам высокоомных наушников (компьютерные не подойдут), после чего остается лишь подать землю на один конец. Справедливости ради скажем, что такой фокус пройдет только со старыми добрыми Д2 советского производства, где отводы настолько массивные, что могут служить антенной. Землю же можно получить в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае слой краски будет служить диэлектриком для конденсатора, образованного ножкой и металлом батареи, что немного изменит характер работы. В общем, пробуйте.

Авторы ролика тут же заметили, что хотя сигнал вроде бы и есть, но он состоит из невообразимой мешанины шорохов и осмысленных звуков. Это оттого, что наш простейших радиоприёмник не обладает избирательностью. Любой может понять и осознать этот термин. Когда мы настраиваем любой приёмник, то ловим только нужную волну. Помните, мы говорили про спектр? Так вот, в эфире носится множество волн одновременно, чтобы поймать нужную надо как-то сузить диапазон поиска. Вот для этого и существует даже в простейшем радиоприёмнике избирательность. На практике это реализуется колебательным контуром. Он известен всем из уроков физики и строится на двух элементах:

  • Конденсатор (емкость).
  • Катушка индуктивности.

Не будем вдаваться в подробности, но эти элементы имеют так называемое реактивное сопротивление. Благодаря чему волны различной частоты имеют разное затухания, проходя мимо. Однако имеется некий резонанс. Дело в том, что у конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, а у индуктивности – в другую, причем имеется зависимость от частоты, как мы уже сказали. И оба вычитаются друг из друга. И вот, на некоторой частоте эти составляющие уравниваются, в результате реактивное сопротивление цепочки падает до нуля. Это и есть резонанс. Проходит только избранная частота и примыкающие к ней гармоники.

В курсе физики показывается, как выбрать ширину полосы пропускания резонансного контура. Она определяется по уровню затухания 3 дБ от максимума. Мы же приведем лишь выкладки из этой теории, по которым любой может собрать простейший радиоприёмник своими руками. В этом случае параллельно первому диоду добавляется второй, включенный навстречу. Он впаивается последовательно с наушниками. Антенна же отделяется от этой конструкции конденсатором емкостью 100 пФ. Здесь нужно заметить, что диоды имеют каждый свою емкость p-n-перехода, и умы, видимо, просчитали условия приема, а также то, какой именно конденсатор должен входить в простейший радиоприёмник, наделенный избирательностью.

Полагаем, что несильно отклонимся от истины, если скажем, что диапазон выйдет в районе КВ или СВ. Причем в любом случай будет приниматься несколько каналов. Такой простейший радиоприёмник является чисто пассивной конструкцией, лишенной какого-либо источника энергии, поэтому больших свершений от него ждать не следует.

А теперь пара слов, почему мы говорили про удаленные закутки, где радиолюбители жаждут экспериментов. В природе имеются такие явления, как рефракция и дифракция, оба заключаются в том, что радиоволны отклоняются от прямого курса. В первом случае имеет место быть огибание ими препятствий, за счет чего горизонт отодвигается для вещания, во втором имеет место быть преломление в атмосфере.

В результате ДВ, СВ и КВ могут ловиться на значительном удалении, вот только сигнал будет слабым. Следовательно, простейший радиоприёмник, рассмотренный выше, является ни чем иным, как пробным камнем. Не более того. (См. также: Радиоприемник с хорошим приемом )

Простейший радиоприёмник с усилением

Кроме всего прочего в рассмотренной конструкции простейшего радиоприёмника нельзя применять низкоомные наушники, потому что сопротивление нагрузки напрямую влияет на уровень передаваемой мощности. Давайте для начала улучшим характеристики при помощи резонансного контура, а затем и дополним наш простейший радиоприёмник батарейкой, создав усилитель низкой частоты:

  • Избирательный контур состоит, как было указано выше из конденсатора и индуктивности. Мы не будем выполнять все расчеты. Журнал рекомендует в простейший радиоприёмник включить переменный конденсатор с диапазоном подстройки от 25 до 150 пФ, а также индуктивность, которую необходимо изготовить по инструкции. Для этого на ферромагнитный стержень диаметром 8 мм наматывается равномерно 120 витков на протяжении не менее, чем 5 см. Подойдет медный провод с лаковой изоляцией диаметром 0,25 – 0,3 мм. Мы уже приводили читателям адрес ресурса, где можно посчитать индуктивность, вводя данные. Многие смогут самостоятельно найти такой через Яндекс и при необходимости посчитать, сколько именно мГн будет в нашей индуктивности. В свою очередь формулы подсчета резонансной частоты также общеизвестны, следовательно, можно, не отходя от экрана, представить себе, на какой именно канал настроен простейший радиоприёмник. В обучающем видео и вовсе предлагается изготовить переменную катушку. Для этого необходимо внутри каркаса с намотанными витками проволоки выдвигать/вдвигать сердечник. От положения феррита будет зависеть индуктивность. Диапазон также можно посчитать при помощи программы, а умельцы с Ютуба еще и предлагают при намотке катушки через каждые 50 витков делать выводы. А поскольку отводов у них порядка 8-ми, то делаем вывод, что общее число оборотов превышает 400. В этом случае индуктивность можно менять скачкообразно, а точную подстройку вести сердечником. Добавим к этому, что антенна для радиоприёмника развязывается с остальной схемой через конденсатор емкостью 51 пФ.

  • Второй момент, который нужно знать, это то, что в любом биполярном транзисторе также имеются p-n-переходы, и даже два. Вот коллекторный как раз и уместно использовать вместо диода. Что касается эмиттерного перехода, то он заземляется. Затем на коллектор прямо через наушники подается питание постоянным током. Рабочая точка не выбирается, поэтому результат может быть несколько неожиданным, и понадобится терпение, пока устройство радиоприёмника будет доведено до совершенства. Батарейка, кстати, тоже в немалой степени играет на выбор. Сопротивление наушников можно считать коллекторным, которое задает крутизну наклона выходной характеристики транзистора. Но это все тонкости, например, резонансный контур тоже придется перестроить. Даже при простой замене диода, не то что внедрении транзистора. Вот почему рекомендуется вести опыты постепенно. А самый простейший радиоприёмник без усиления у многих и вовсе не будет работать.

А как сделать радиоприёмник, который бы допускал использование простых наушников? Подключите их через трансформатор, наподобие того, что стоит в абонентской точке. Ламповый радиоприёмник отличается от полупроводникового лишь тем, что в любом случае требует питания для работы.

Сделать своими руками радио работающее без батареек

Можно ли собрать радиоприемник, состоящий меньше чем из 10 деталей? Может ли такое радио работать без батареек?

Конечно можно и сделать это довольно просто: детекторные радиоприемники совершенно не сложные и могут работать, без аккумуляторов получая электроэнергию от радиоволн. В этой статье я расскажу, как можно собрать радиоприемник работающий без батареек своими руками. затратив на весь процесс не более часа!

Чем хорош детекторный радиоприемник?

Во-первых, такой радиоприемник работает без батареек. Во-вторых, все детали необходимые для его сборки стоят около 10-15 рублей, да и в старой бытовой электротехнике их в избытке. В-третьих, собрать детекторный радиоприемник может каждый, независимо от имеющихся навыков (навыки чтения и работы с паяльником приветствуются )

Но есть и недостатки. Скорее всего, хороший прием будет только у одной радиостанции, имеющей в Вашем районе самый сильный сигнал. Второй недостаток – низкая мощность. Ее будет достаточно, чтобы дать более или менее нормальный звук из небольшого наушника, не более того.

Но все-таки, такой приёмник может пригодиться на даче, когда происходят перебои с электричеством или проблематично купить батарейки.

Итак, начнем собирать радиоприемник работающий без батареек!

Для сборки нам понадобится?

• Конденсатор постоянный 190-500 Пф

• Конденсатор 1000-2000 Пф

• Любой диод (кроме светового)

• Медная проволока диаметром 1-0.1 мм

• Цилиндр диаметром 10 см (например, банка из под кофе)

• Газета

• Металлический колышек около 30 см в длину для заземления

• Небольшой динамик, например от старых наушников (радио телефонов)

Вот так выглядит схема детекторного радиоприемника Оганова:

Начинаем с самого простого – с заземления. Вбиваем ранее подготовленный металлический колышек в землю, предварительно закрепив на нем провод (из соображений безопасности батарею отопления в качестве заземления лучше не использовать). И помните, чем лучше будет заземление, тем лучше будет прием Вашего радиоприемника. Желательно устанавливать заземление со стороны дома, куда меньше всего попадает солнце, где земля всегда сырая. Свободный конец провода заземления проводим в дом и крепим к соответствующему выводу радиоприемника.

Затем создаем антенну. У меня она проведена под крышей, длиной около 10-12 метров. Сделать ее можно, из медной проволоки. Практика показывает, что при антенне длиной 10 м. будет приниматься только одна станция, но громко. При длине антенны 1-3 м. можно принимать и другие станции, но они будут очень плохо слышны.

Далее собираем катушку. Катушка состоит из двух равных частей, по 20 витков каждая (это для приема средних волн, а для приема длинных нужно намотать по 60 витков). Как собрать катушку? Возьмем что-нибудь круглое диаметром около 10 см (например, пивная банка), оклеиваем двойным слоем бумаги. Первый слой закрепится к банке скотчем, второй накручивается на первый. В этом случае катушку после намотки легко будет снять. Теперь аккуратно наматываем медную проволоку – виток к витку. Между двумя частями катушки оставляем 5 сантиметров проволоки, а также не забываем оставить примерно столько же проволоки вначале и конце. После того как Вы намотали катушку, ее нужно обмотать изолентой в два слоя вдоль витков. А после снятия с банки – обмотать еще и поперек. Все, газета нам больше не понадобится, от нее можно избавиться!

Начинаем сборку радиоприемника работающего без батареек!

Схему, приведенную выше, можно упростить до следующего вида:

В таком виде ее проще всего собирать, да и проводов получится меньше.

Аккуратно зачищаем все детали и припаиваем их друг к другу согласно схеме! Крепим катушку, антенну, заземление, наушник и, если Вы все сделали правильно – наслаждаемся хорошим и качественным приемом пойманной нашим радио сигналом

Если Вы хотите настроиться на другую частоту, или качество приема Вас не устраивает — соберите катушку из более толстой проволоки.

Настройка производится перемещением одной части катушки относительно другой. Для более точной настройки можно взять несколько переменных конденсаторов, заменяющих С1, настраивая их вы сможете максимально точно настроиться на станцию.

Как будет выглядеть Ваш радиоприемник — зависит целиком от Вашей фантазии! Из-за его не больших размеров, приемник можно упаковать в любой контейнер.

Надеюсь, что данная статейка кому-нибудь станет полезной.
