Электропила из болгарки своими руками

Добавлено: 14.02.2018, 09:19 / Просмотров: 32591

Содержание

Электропила из болгарки своими рукамиЦиркулярные электропилы – крайне необходимые инструменты для домашнего своими хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Дисковая электропила своими руками: самый простой способ изготовления

Как из болгарки сделать электропилу?

Для того, чтобы начать сборку самоделки, понадобятся:

  • металлические хомуты;
  • электродрель;
  • зубчатый диск;
  • несколько штук металлического уголка;
  • болтовые стяжки модификаций М3 или М5;
  • исправный редуктор;
  • прутья из высокопрочной стали;
  • гаечный ключ.

В качестве силовой базы будущего конструктива выступит двигатель от бытовой болгарка.

Ход работ пошагово

Как с болгарки сделать электропилу?

  1. с болгарки предварительно демонтируют диск, установленный до этого;
  2. берется диск с зубцами для деревообработки, который стягивается уголками. Оставляется зазор в несколько миллиметров, которые регулируются стяжкой из болтов;
  3. корпус болгарки – будущей электропилы обтягивают хомутами. В нижней части инструмента пропускается двойная металлическая лента с толщиной не менее 1,5 мм;
  4. редуктор болгарки предварительно разбирается. В нем нужно сделать отверстия для крепежа ручки. Последняя деталь может быть выполнена из металлической трубки, форма которой должна быть слегка закругленной;
  5. для регулировки промежутков между боковым упором и базовой поверхностью в редукторе сверлится 4 отверстия для вкручивания болтов;
  6. болтами к редуктору крепится рукоять. Ее выдающемуся наружу электропилы окончанию придают горизонтальное положение, просверливают отверстия и подают ось. В случае, если рукоять будет D-ной формы, между ручкой и редуктором устанавливается переходник – трубка из толстостенного металла;
  7. пруты режут на 6 см заготовки, которым придают петлеобразную форму;
  8. спереди упора закрепляются шайбы, чем корректируется зазор;
  9. ручка присоединяется к корпусу с электромотором.

При дополнении такой электропилы из болгарки своими руками стационарным основанием из ДСП или устойчивой фанеры, можно изготовить стационарную дисковую электропилу для верстака или рабочего стола.

В обоих вариантах очень важно не ошибиться с выбором диска и правильно рассчитать передаточное число. Желательно ориентироваться на однофазные асинхронные моторы, которыми комплектуются большинство углошлифовальных электропила из болгарки своими руками машинок. Трехфазные моторные системы, которые тоже могут иметь место в подобной конструкции, применять без дополнительных конденсаторов не стоит. В качестве пускового конденсатора может быть выведена отдельная кнопка. В таком варианте потребуется продумать дополнительное заземление и проверить электробезопасность самоделки.

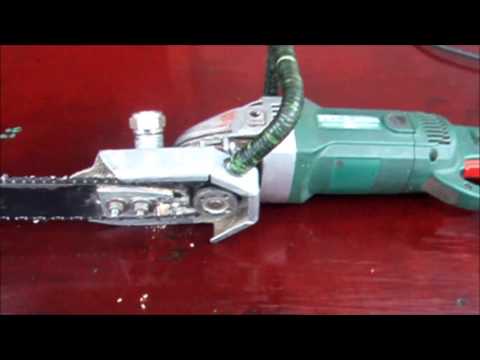

Цепная электропила из болгарки: пошаговая инструкция

Цепная электропила из болгарки

Для того, чтобы воссоздать цепную электропилу на базе работающей болгарки, нам будут нужны:

  • сама болгарка;
  • ведущая звездочка, которую лучше всего купить новую, но при наличии исправной запчасти со старой пилы можно ограничиться и б/у вариантом;
  • металл для создания кронштейна, на который подсоединится направляющая;
  • комплект пильной гарнитуры из шины и цепи;
  • набор инструментов, включая дрель;
  • болты.

Процесс сборки выглядит так:

    1. откручивают пильный диск с болгарки;
    2. делают отверстия в нижней части металлического кожуха прибора;
    3. болтами присоединяют кронштейн к защитному щитку;

Цепная электропила из болгарки своими руками

    1. на вал двигателя накручивают звездочку;

Электропила из болгарки

  1. за стяжками кронштейна закрепляют направляющую;
  2. после того, как будет надета и расправлена цепь, болты кронштейна плотно фиксируются.

После этого можно приступать к работе.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

  • низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
  • недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
  • высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Источник: http://sadovij-instrument.ru/elektropily/iz-bolgarki.html
